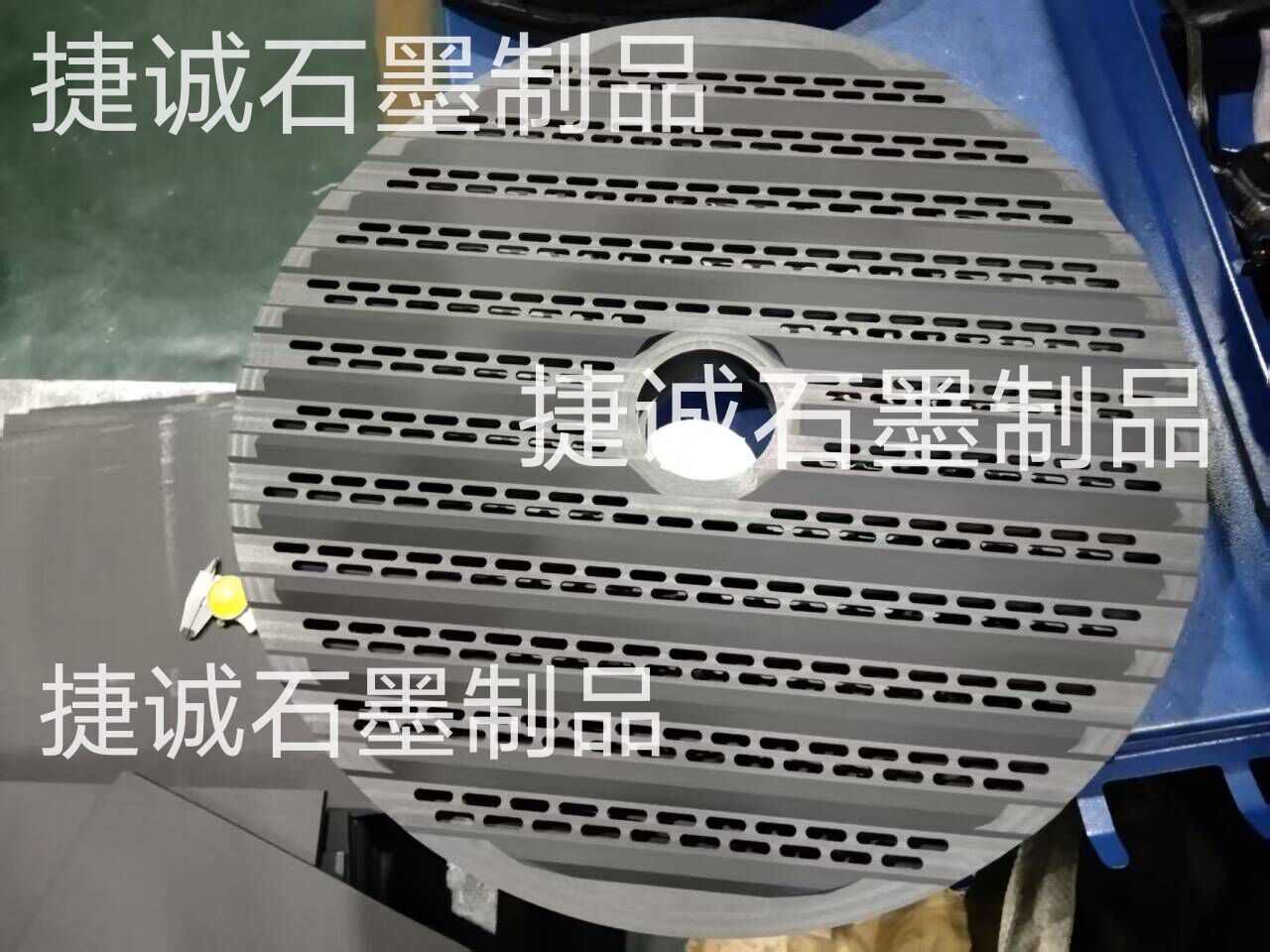

鎢鋼圓刀片糖心VLOG在线看燒結盤的運用方法如下：
拚裝模具：將糖心VLOG在线看燒結盤的各個部件（如上下壓頭、糖心VLOG在线看墊片、內套筒等）按設計要求嚴密拚裝，保證各部件合作無空隙，防止燒結過程中漏粉或壓力散布不均。
放置鎢鋼坯料：將待燒結的鎢鋼圓刀片坯料放入糖心VLOG在线看模具型腔內，坯料需與型腔尺度匹配，防止過盈或空隙過大。若選用多層燒結（如複合材料），需在坯料間放置隔離層（如鉬箔、碳紙），防止元素擴散或粘連。
增加維護層：在坯料與糖心VLOG在线看壓頭接觸麵放置糖心VLOG在线看紙或碳紙，其作用包括：
防止粘連：防止燒結後坯料與壓頭熔合，便於脫模；
改善導熱：均勻傳遞熱量，削減部分過熱；
削減摩擦：下降脫模阻力，維護坯料表麵質量。
裝入燒結設備：將拚裝好的糖心VLOG在线看模具整體放入真空熱壓燒結爐或放電等離子燒結（SPS）設備中。若運用SPS，需將模具電極與設備電源連接，保證通電後產生焦耳熱。
設置燒結參數：依據鎢鋼材料特性設定工藝參數：
溫度：一般為1300-1600℃，需高於鎢鋼粘結相（如鈷）的熔點以實現液相燒結；
壓力：熱壓燒結壓力一般為20-50MPa，SPS壓力可適當下降；
時間：保溫時間依據坯料厚度和密度要求調整，一般為30分鍾至數小時；
氣氛：在真空或惰性氣體（如氬氣）維護下進行，防止氧化。
發動燒結：按設定程序升溫、加壓，親近監控設備溫度、壓力及真空度。燒結過程中需調查模具狀態，防止反常變形或漏氣。
冷卻與脫模：
冷卻：燒結完成後，隨爐冷卻至室溫（天然冷卻）或按操控速率冷卻（如5℃/min），防止熱應力導致開裂；
脫模：冷卻後取出模具，運用糖心VLOG在线看的潤滑性當心分離壓頭與坯料。若粘連嚴重，可輕敲模具或運用專用脫模工具。
後處理：對燒結後的鎢鋼圓刀片進行表麵處理（如研磨、拋光）和性能檢測（如硬度、密度、金相組織剖析），保證符合運用要求。
